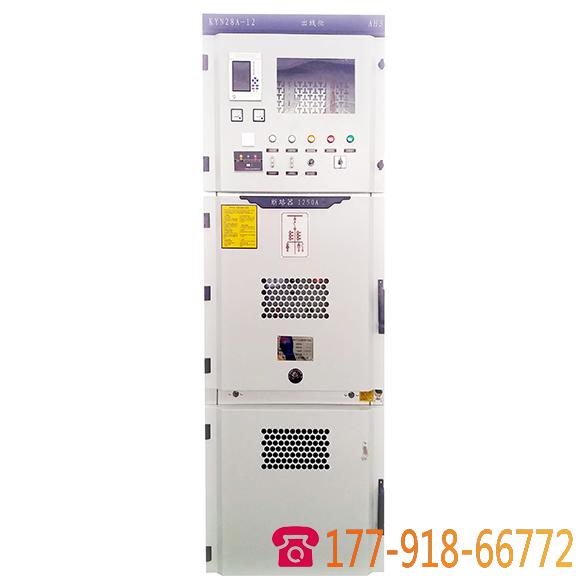

KYN28-12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關柜系額定電壓3.6~12kV三相交流50Hz的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。本開關柜能滿足GB3906、DL404、IEC-298等標準的要求，并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔等“五防”功能。
海拔高度：不超過1000m；
環境溫度：上限+40℃，下限-10℃；
相對濕度：日平均值不大于95%，月平均值不大于90%；
飽和蒸汽壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
地震烈度：不超過8度；
無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
1) 柜體結構采用敷鋁鋅板經多重折彎組裝而成；
2) 所有的操作均在柜門關閉狀態下進行；
3) 防護等級高，可防止雜物和蟲害侵入；
4) 簡單有效的“五防”閉鎖，防止誤操作；
5) 可配用VS1(ZN63A)或根據用戶要求選用VD4型真空斷路器；
6) 更換斷路器簡單，手車互換性好；
7) 柜體可靠墻安裝、柜前維護、減少占地面積；
8) 電纜室空間充裕、可連接多根電纜；
9) 快速接地開關用于接地和回路短路；
10) 斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器，防止凝露與腐蝕發生；
11) 斷路器室、電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。
1、真空開關柜主要技術參數
參數名稱 | 單位 | 參數 |
額定電壓 | kV | 3.6 7.2 12 |
額定電流 | A | 630 1250 1600 2000 2500 3150 |
額定頻率 | H Z | 50 |
額定短時耐電流 | kA | 16 20 25 31.5 40 |
額定峰值耐受電流 | kA | 40 50 63 80 100 |
額定工頻耐受電壓 | kV | 42/1min |
額定雷電沖擊耐受電壓 ( 峰值 ) | kV | 75 |
額定短路持續時間 | S | 4 |
防護等級 | IP4X |
2、真空斷路器主要技術參數
參數名稱 | 單位 | 參數 |
額定電壓 | kV | 12 |
額定電流 | A | 630 1250 1600 2000 2500 3150 |
額定短路開斷電流 | kA | 25 31.5 40 |
額定短時耐受電流 | kA | 25 31.5 40 |
額定短路關合電流 | kA | 63 80 100 |
額定短時工頻耐受電壓 | kV | 42/1min |
額定雷電沖擊耐受電壓 ( 峰值 ) | kV | 75 |
額定短路持續時間 | S | 4 |
合閘時間 ( 額定電壓 ) | ms | 35 ≤ t ≤ 70 |
分閘時間 ( 額定電壓 ) | ms | 20 ≤ t ≤ 50 |
額定短路電流開斷次數 | 次 | 50(40kA 為 30) |
機械壽命 | 次 | 20000 |
3、操動機構主要技術參數
參數名稱 | 單位 | 參數 | |
額定操作電壓 | 分閘線圈 | V | DC220/110 |
合閘線圈 | AC220/110 | ||
額定操作電流 | 分閘線圈 | A | (DC/AC)220/110V ： 0.9/1.8 |
合閘線圈 | (DC/AC)220/110V ： 1.0/2.0 | ||
儲能電動機功率 | W | 70 | |
儲能電動機額定電壓 | V | DC220/110 AC220/110 | |
儲能時間 | S | ≤ 15 | |
開關柜由固定的柜體和可抽出部分(手車)兩部分組成。柜體外殼和各功能單元的隔板均采用覆鋁鋅鋼板栓接而成。
開關柜的外殼防護等級達到IP4X
