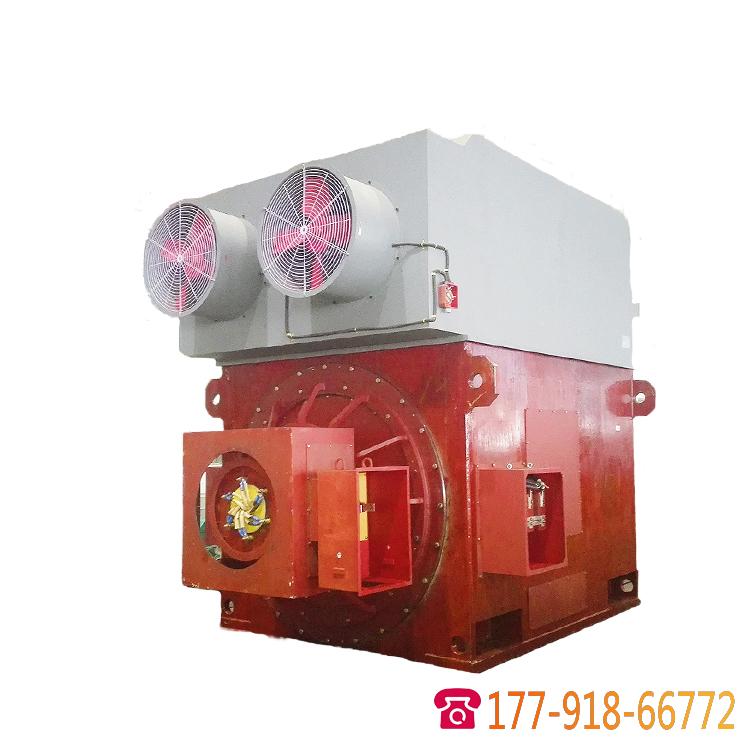

YRKK系列6KV繞線轉子三相異步電機是本公司采用ABB高壓三相異步電動機技術等級標準，并結合我公司多年高壓電動機制造實踐經驗而建立的大中型高壓電機產品系列，本系列高壓異步電機的功率等級，安裝尺寸，電氣性能均符合國家標準GB755《旋轉電機基本技術要求》，國際電工委員會IEC標準。本系列電動機各部分機械尺寸，公差符合國家標準GB1800-1804和國際標準化委員會ISO標準。本系列電動機的外殼防護等級根據G84942.1和IEC34-5《電機外殼防護分級》為IP44封閉式電動機，也可按用戶提出的要求制成IP54，如果用戶需要其他防護等級可另行協商。本系列電動機的冷卻方法根據G81993和IEC34-6《電機冷卻方法》的標準為IC611，如果用戶要求其他冷卻方法可另行協商。本系列電動機基本安裝方式為臥式帶底腳(IMB3)結構，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。

本系列電機具有高效、節能、噪聲低、振動小、重量輕、性能可靠、安裝維修方便等優點。

本系列電機能在較小的起動電流下，提供較大的起動轉矩；饋電線容量不足以起動鼠籠轉子電機；起動時間較長和起動比較頻繁；需要小范圍高速等。如拖動卷?yè)P(yáng)機、軋機、拉絲機等。

本系列電機采用F級絕緣結構，軸承結構按IP54設計，采用油脂潤滑，可不停機加、排油。

本系列電機其防護等級為IP44或IIP54（見GB4942.1），冷卻方法為IC611（見GB/T1993），結構及安裝型式為IMB3（見GB997），定額是以連續工作制（S1）為基準的連續定額，電機的額定頻率為50HZ，額定電壓為6KV、10KV，其他電壓等級或特殊要求，在訂貨時可以制造廠商定。

品牌 ：西瑪/SIMO

結構形式：鼠籠型，箱體結構

機座中心高

355-1120MM

電壓范圍

3kV, 6kV, 10kV, 11kV, 可定制

功率范圍

160kW--12000kW

電機極數

2P, 4P, 6P, 8P, 10P, 12P 16P

電機轉速

375RPM-3000RPM

額定頻率

50HZ (可設計成變頻）

安裝方式

IMB3, IMB35, IMV1

軸承品牌

SKF, FAG或ZWZ品牌

軸承型號

根據電機規格計算型號（請與銷售確認）

額定電流

與銷售確認

電機效率

與銷售確認

電機功率因素

與銷售確認

電機扭矩

額定功率*9550/轉速

防護等級

IP44, IP54, IP55等

絕緣等級

F級，H級

溫升等級

B級考核

冷卻方式

IC611，IC616

機座材料

鋼板焊接（Q235）

潤滑脂牌號

3號鋰基脂或潤滑油

潤滑油品牌推薦

美孚，殼牌，長城

絕緣漆及絕緣材料品牌

太湖，巨峰等

接線盒材質

金屬（大小可定制）

出線位置

軸伸端視之，右出線（可定制左出線）

出線盒個數

2-3個

電纜尺寸

根據電流大小或根據客戶要求定制

定子軸承測溫裝置

PT100(定子6個，軸承2個）

空間加熱器

標配

生產周期

45個工作日

質保期

12個月

產品標準 JB/T10315.2

國際標準 IEC60034-1

防護等級標準 IEC60034-5

冷卻方式標準 IEC60034-6

安裝方式標準 IEC60034-7

旋轉方向標準 IEC60034-8

噪音大小標準 IEC60034-9

軸承保護標準 IEC60034-11

啟動電流標準 IEC60034-12

振動標準 IEC60034-14

高壓繞線電機廣泛應用于鋼鐵，冶金，電力，水泥，石油，化工，水利，造紙，制糖，城市供水排污等相關企業中作為原動機使用，用于驅動各種不同機械，如通風機，引風機，鼓風機，給水泵，排污泵，減速機，壓縮機，磨煤機，軋鋼機，卷?yè)P(yáng)機，提升機，剪板機，破碎機，攪拌機，切削機械，運輸機械及其他設備。

保護方式：全封閉

能效：IE2 IE3

啟動方式：直接啟動，降壓?jiǎn)?dòng)，變頻啟動

電機冷態啟動次數 3次

冷態啟動時間 小于35S

電機熱態啟動次數 2次

電機熱態啟動時間 小于20S

環境溫度：-15℃~+40℃

海拔：不超過1000M

頻率：50Hz， 60Hz

工作方式：S1

服務系數：1.0 （可按要求定制）

軸向推力：無

防腐蝕要求：無

如有如下特殊要求，可與銷售聯系或給我們留言：

1. 電機顏色定制

2. 雙/多繞組配置

3. SKF/FAG/NSK等進口軸承

4. 可增加防護等級至IP56，IP66

5. 加裝編碼器

6. 加裝振動傳感器

7. 特殊安裝尺寸及機座定制

8. 絕緣軸承設計供變頻電機使用

9. 特殊防腐蝕要求 如：WF1 WF2，C1--C5等
