產品概述

Y2系列高壓三相異步電動機(機座號355—560)是Y、YKK、YKS高壓三相異步電動機(機座號 355—630)的更新?lián)Q代產品．本系列產品采用國內*的電動機制造技術，結合我公司長期穩定的高壓三相異步電動機的制造經驗，使本系列產品的砌性能指標達到國閃*水平。本系列產品具有高效、節能、結構緊湊、體積小、噪聲低、振動小、重量輕、性能可靠、安裝維修方便等特點。
本系列產品符合國家標準GB755《旋轉電機定額和性能》、行業標準JB/T110444《Y2系列高壓三相異步電動機技術條件(機座號355—560)和國際電工委員會IEc標準，各部分機械尺寸和公差符合相應的國家標準和國際標準。
本系列產品的外殼防護等級為IP54，也可根據用戶要求制成IP55、IP44、IP23等；冷卻方式為 IC411；安裝方式為IMB3，也可根據用戶要求制成其它形式的安裝方式。本系列產品電壓等級為 6kV、10kV，也可根據用戶要求制成3kV、3.3kV、6.6kV、11kV等。
本系列產品還可制成濕熱帶型、干熱帶型、戶外型和戶外防中等腐蝕型以及戶外濕熱類型。
電機結構說明

本系列電動機采用國際流行的TEFC結構，其結構緊湊、體積小重量輕，機座端蓋等部件采用樹脂沙工藝鑄造而成，外形美觀，整體性好．支撐剛度好．結構簡單，安裝和維護方便。
本系列電動機的基本防護等級為IP54．可以通過簡單改變．派生出不同的防護等級。
本系列電動機定子采用外壓裝結構．定雄組采用F緞少膠云母帶連續繞包，白胚嵌線，線圈繞組端部有可靠的固定及牢固的綁扎措施，經VPI真空壓力．浸漬無溶劑漆工藝處理使定子繞組的絕緣性能優良可靠，定子繞組的整體性好，機械強度高，防潮能力強，電動機絕緣性能安全可靠。
定、轉子沖片采用『尤質低耗損冷軋片沖制，定轉子鐵心導磁性能好，損耗?。蠡\轉子采用躊鋁或銅條轉子兩種結構．持tS轉子采用離心鑄鋁工藝，躊鋁缺陷少，整體性好，銅條轉子采用導條在槽內漲緊工藝，端環和導條之間采用銀銅焊料牢固焊接．2極電機軸采用優質合金鋼制成，4極以上電機采用焊筋軸結構。
根據電動機功率好讓轉速，電動機軸承結構采用葫動軸承和滑動軸承兩種形式，滾動軸承設有不停機注排油裝置，可實現電動機連續運轉情況下定期加注潤滑脂．渭動軸承采用端蓋式球面滑動軸承，轉瓦免刮；采用壓力供油潤滑或油環自潤滑．一端軸承采用絕緣措施，防止電動機軸電流的產生。
接線盒一般設在電動機右側(從軸伸端看)，也可根據用戶要求設在電動機左側．電動機設有繞組測溫和軸承測溫鉑熱電阻(Ptl00)，用戶可根據需要，連接現場或控制室運轉監控儀裹，實現對電動機軸承溫度和繞組溫度的監控．可根據用戶需要加裝停機加熱器，用于防止電動機停止運行時，冷凝水對電動機絕緣的影響。

電機技術參數

型號 Type	額定功率 Rated Output kW	額定轉速 Rated speed rpm	效率 EFF η（%）	功率因數 Power factor (cosφ)	額定電流 Rated current A	堵轉轉矩 Locked Torque 額定轉矩 Rated Toque	*轉矩 Max Torque 額定轉矩 Rated Toque	堵轉電流 Locked Current 額定電流 Rated Current	重量 Weight kg
2極—同步轉速3000(r/min) 50HZ 2pole—3000 rpm Synchronous speed 50HZ
Y2-3551-2	185	2990	92.2	0.84	23.0	0.7	2.0	7.0
Y2-3552-2	200	2990	92.4	0.84	24.8
Y2-3553-2	220	2990	92.5	0.84	27.3
Y2-3554-2	250	2990	92.6	0.84	31.0
Y2-3555-2	280	2990	92.9	0.86	33.7
Y2-4001-2	315	2990	93.2	0.86	37.8
Y2-4002-2	355	2990	93.4	0.86	42.6
Y2-4003-2	400	2990	93.9	0.86	47.7
Y2-4004-2	450	2990	94.1	0.86	53.5
Y2-4501-2	500	2990	94.4	0.87	58.6
Y2-4502-2	560	2990	94.5	0.87	65.6
Y2-4503-2	630	2990	94.6	0.87	73.7
Y2-4504-2	710	2990	94.7	0.87	83.0
Y2-5001-2	800	2990	95.1	0.88	92.0
Y2-5002-2	900	2990	95.2	0.88	103.4
Y2-5003-2	1000	2990	95.3	0.88	114.8
Y2-5004-2	1120	2990	95.4	0.88	128.4
Y2-5601-2	1250	2990	95.6	0.89	141.4
Y2-5602-2	1400	2990	95.7	0.89	158.2
Y2-5603-2	1600	2990	95.8	0.89	180.6
4極—同步轉速1500(r/min) 50HZ 4pole—1500 rpm Synchronous speed 50HZ
Y2-3551-4	185	1490	92.6	0.84	22.9	0.8	2.0	6.5
Y2-3552-4	200	1490	92.9	0.84	24.7
Y2-3553-4	220	1490	93.0	0.84	27.1
Y2-3554-4	250	1490	93.1	0.84	30.8
Y2-3555-4	280	1490	93.2	0.84	34.4
Y2-4001-4	315	1490	93.4	0.85	38.2
Y2-4002-4	355	1490	93.6	0.85	43.0
Y2-4003-4	400	1490	93.7	0.85	48.4
Y2-4004-4	450	1490	94.0	0.85	54.2
Y2-4501-4	500	1490	94.2	0.86	59.4
Y2-4502-4	560	1490	94.4	0.86	66.4
Y2-4503-4	630	1490	94.6	0.86	74.5
Y2-4504-4	710	1490	94.8	0.86	83.8
Y2-5001-4	800	1490	95.0	0.86	94.3
Y2-5002-4	900	1490	95.1	0.86	105.9	0.8	2.0	6.0
Y2-5003-4	1000	1490	95.2	0.86	117.6
Y2-5004-4	1120	1490	95.3	0.86	131.5
Y2-5601-4	1250	1490	95.5	0.87	144.8	0.7
Y2-5602-4	1400	1490	95.5	0.87	162.2
Y2-5603-4	1600	1490	95.6	0.87	185.1
6極—同步轉速1000(r/min) 50HZ 6pole—1000 rpm Synchronous speed 50HZ
Y2-3553-6	160	990	92.2	0.80	20.9	0.8	2.0	6.0
Y2-3554-6	185	990	92.4	0.80	24.1
Y2-3555-6	200	990	92.6	0.80	26.0
Y2-4001-6	220	990	92.8	0.82	27.8
Y2-4002-6	250	990	93.0	0.82	31.6
Y2-4003-6	280	990	93.2	0.82	35.3
Y2-4004-6	315	990	93.5	0.82	39.6
Y2-4501-6	355	990	93.7	0.83	43.9
Y2-4502-6	400	990	93.7	0.83	49.5
Y2-4503-6	450	990	94.0	0.83	55.5
Y2-4504-6	500	990	94.3	0.83	61.5
Y2-5001-6	560	990	94.5	0.83	68.7
Y2-5002-6	630	990	94.6	0.83	77.2
Y2-5003-6	710	990	94.7	0.83	86.9
Y2-5004-6	800	990	94.9	0.83	97.8
Y2-5601-6	900	990	95.1	0.84	108.4	0.7
Y2-5602-6	1000	990	95.2	0.84	120.4
Y2-5603-6	1120	990	95.3	0.84	134.7
Y2-5604-6	1250	990	95.5	0.84	150.0
8極—同步轉速750(r/min) 50HZ 8pole—750 rpm Synchronous speed 50HZ
Y2-4001-8	160	740	92.1	0.76	22.0	0.8	2.0	5.5
Y2-4002-8	185	740	92.3	0.76	25.4
Y2-4003-8	200	740	92.5	0.77	27.0
Y2-4004-8	220	740	92.6	0.77	29.7
Y2-4501-8	250	740	92.8	0.78	33.3
Y2-4502-8	280	740	93.0	0.78	37.2
Y2-4503-8	315	740	93.2	0.78	41.7
Y2-4504-8	355	740	93.3	0.78	47.0
Y2-5001-8	400	740	93.5	0.79	52.1
Y2-5002-8	450	740	93.6	0.79	58.6
Y2-5003-8	500	740	94.2	0.80	63.9
Y2-5004-8	560	740	94.3	0.80	71.5
Y2-5601-8	630	740	94.4	0.81	79.3	0.7
Y2-5602-8	710	740	94.4	0.81	89.4
Y2-5603-8	800	740	94.6	0.81	100.5
Y2-5604-8	900	740	94.7	0.81	112.9

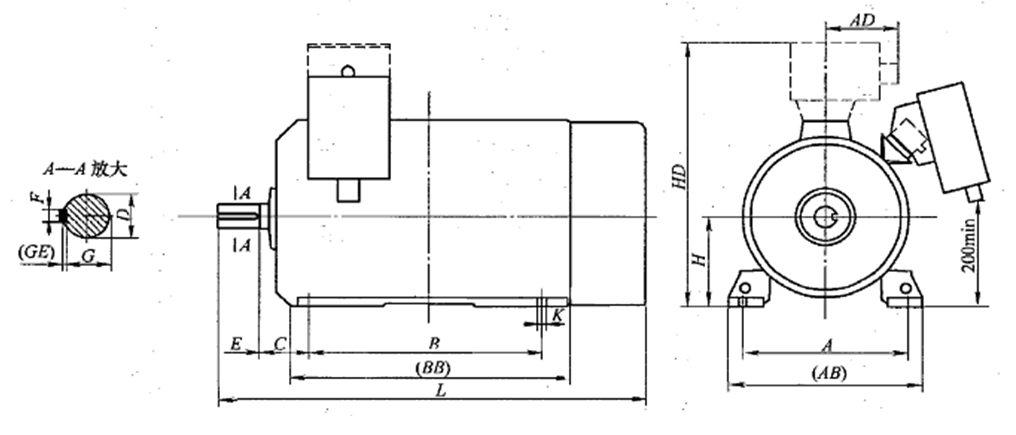

外形圖與安裝尺寸表

型號Type	極數 Poles	A		B		Ca		D		E		F		G		H		K			AD	HD	AB	BB	L
355	2	630	±1.40	900	±1.40	254	±4.0	75	+0.035 +0.013	140	±5.0	20	0 -0.052	67.5	0 -0.2	355	0 -0.1	28	+0.52 0	Φ2.0M	860	1250	790	1110	2000
	4、6							100		210	±5.7	28		90
400	2	710	±1.75	1000	±1.75	280		85		170	±5.0	22		76		400		35	+0.62 0			1340	870	1200	2200
	4、6、8							110		210	±5.7	28		100
450	2	800		1120				95		170	±5.0	25		86		450					930	1460	950	1340	2310
	4							120		210	±5.7	32	0 -0.062	109
	6、8							130	+0.040 +0.015	250				119
500	2	900	±2.10	1250	±2.10	Ca		110	+0.035 +0.013	210		28	0 -0.052	100		500		42			970	1590	1080	1490	2610
	4					315		130	+0.040 +0.015	250		32	0 -0.062	119
	6、8							140				36		128	0 -0.3
560	2	1000		1400		Ca		130				32		119	0 -0.2	560					1030	1690	1180	1680	2900
	4					355		150				36		138	0 -0.3
	6、8							160		300	±6.5	40		147
Ca:為采用滑動軸承電動機的C尺寸，其軸向竄動量由制造廠和用戶協商。 Gb： G=D-GE，GE的極限偏差為（+0.20 0） Kc：K空的位置度公差以軸線為基準。

主要參數范圍與說明

品牌
西瑪/SIMO
結構形式
鼠籠型
機座中心高
355-560MM
電壓范圍
3kV, 6kV, 10kV, 11kV, 可定制
功率范圍
185kW--2500kW
電機極數
2P, 4P, 6P, 8P, 10P, 12P
額定頻率
50HZ
安裝方式
IMB3, IMB35, IMV1
軸承品牌
SKF, FAG或ZWZ品牌
軸承型號
根據電機規格計算型號（請與銷售確認）
額定電流
與銷售確認
電機效率
與銷售確認
電機功率因素
與銷售確認
電機扭矩
額定功率*9550/轉速
防護等級
IP54, IP55等
絕緣等級
F級，H級
溫升等級
B級考核
冷卻方式
IC411
機座材料
鋼板焊接（Q235）
潤滑脂牌號
3號鋰基脂或潤滑油
潤滑油品牌推薦
美孚，殼牌，長城
絕緣漆及絕緣材料品牌
太湖，巨峰等
接線盒材質
金屬（大小可定制）
出線位置
軸伸端視之，右出線（可定制左出線）
出線盒個數
2-3個
電纜尺寸
根據電流大小或根據客戶要求定制
定子軸承測溫裝置
PT100(定子6個，軸承2個）
空間加熱器
標配
生產周期
45個工作日
質保期
12個月
